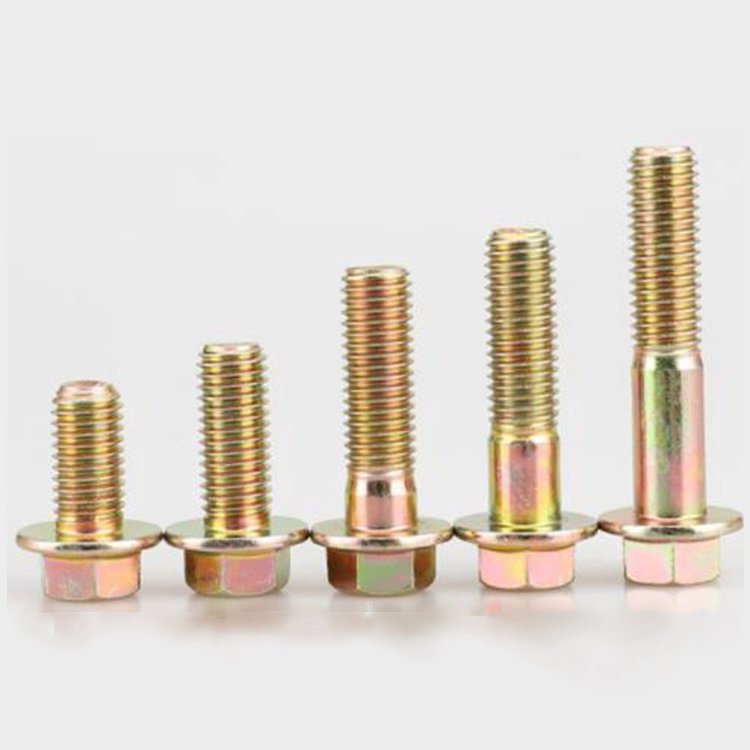

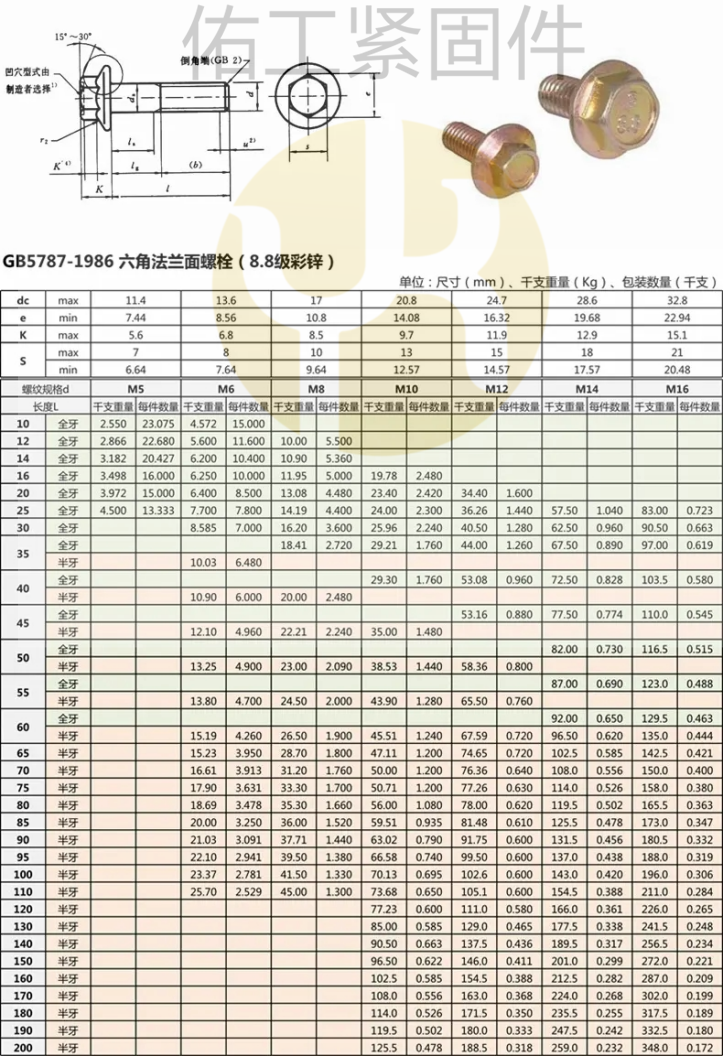

GB5787 標準全稱為《六角法蘭面螺栓 B 級》，該標準于 1986 年 10 月 1 日實施，已于 2004 年 8 月 1 日被 GB/T 16674.1-2004 標準替代。該標準規定了螺紋規格為 M5～M16、性能等級為 8.8、9.8、10.9 和 A2-70、產品等級為 A 級的小六角系列六角法蘭面螺栓。

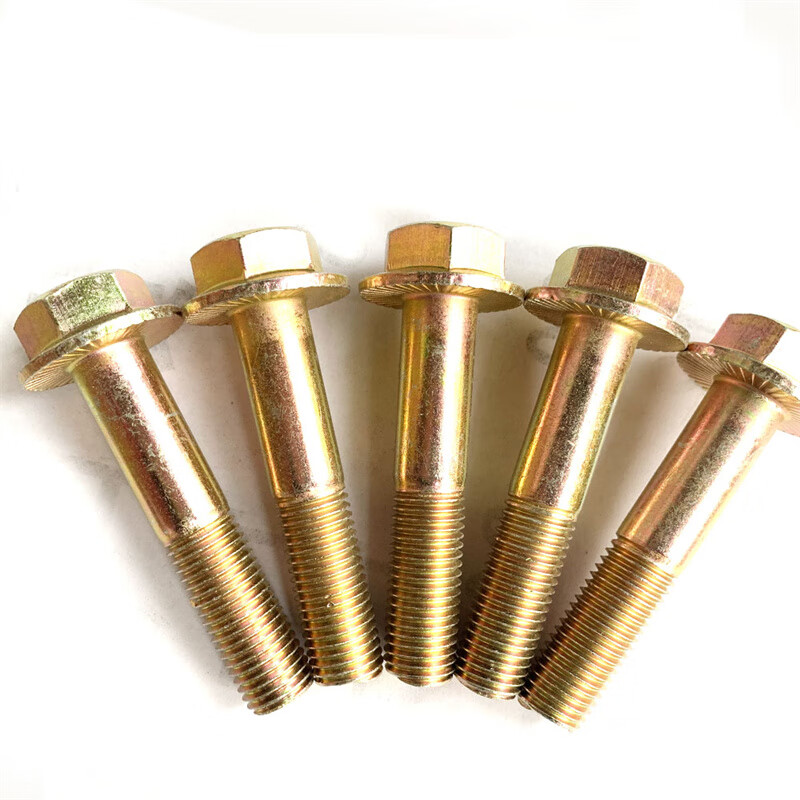

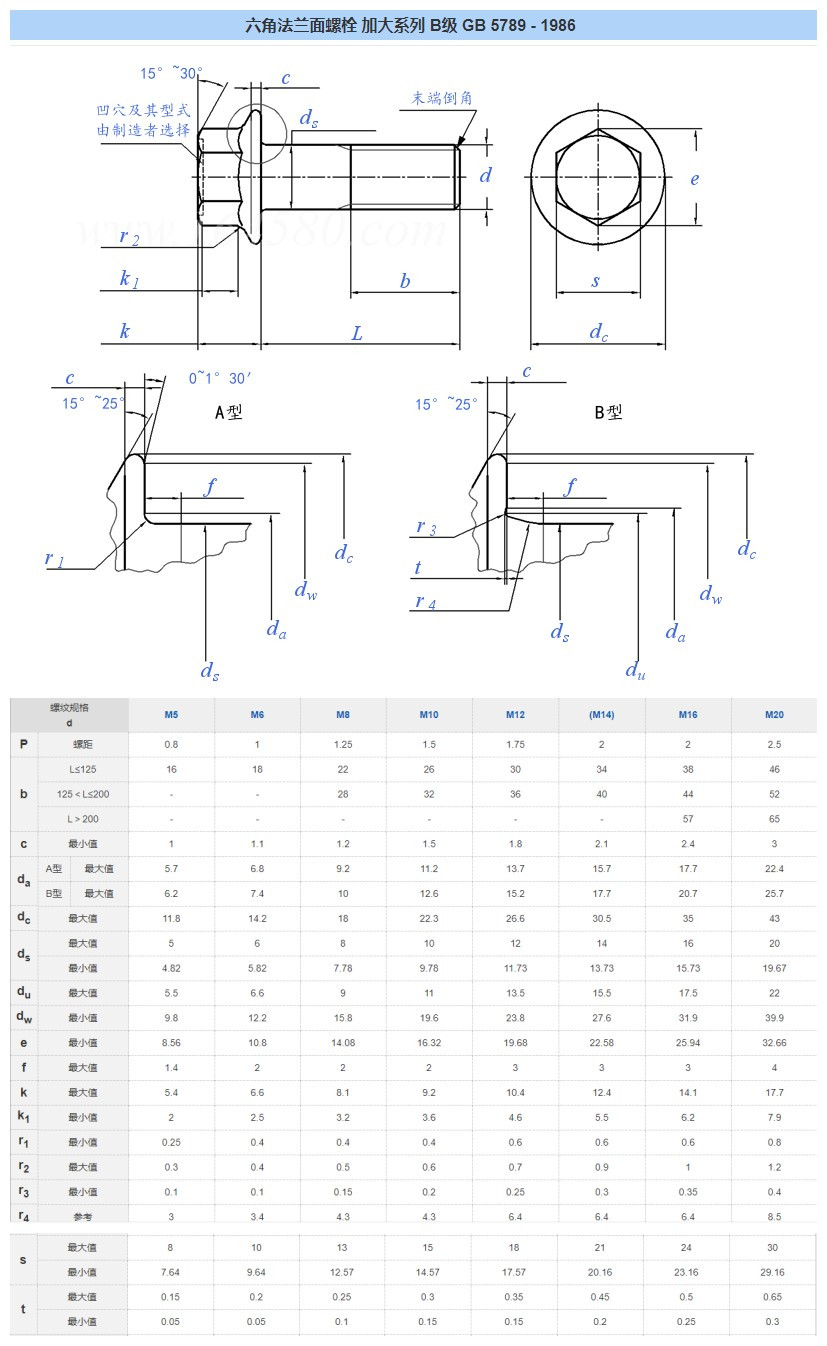

GB5789 標準全稱為《六角法蘭面螺栓 加大系列 B 級》，該標準于 1986 年 10 月 1 日實施，目前仍為現行有效標準。該標準規定了螺紋規格為 M5～M20、對邊寬度為加大系列、B 級的六角法蘭面螺栓。

• GB/T 16674.1-2004《六角法蘭面螺栓 小系列》

• GB/T 16674.2-2004《六角法蘭面螺栓 細牙 小系列》

• GB/T 16674.1-2016《六角法蘭面螺栓 小系列》

• GB/T 16674.2-2016《六角法蘭面螺栓 細牙 小系列》標準型

• GB/T 16674.2-2016《六角法蘭面螺栓 細牙 小系列》R 型

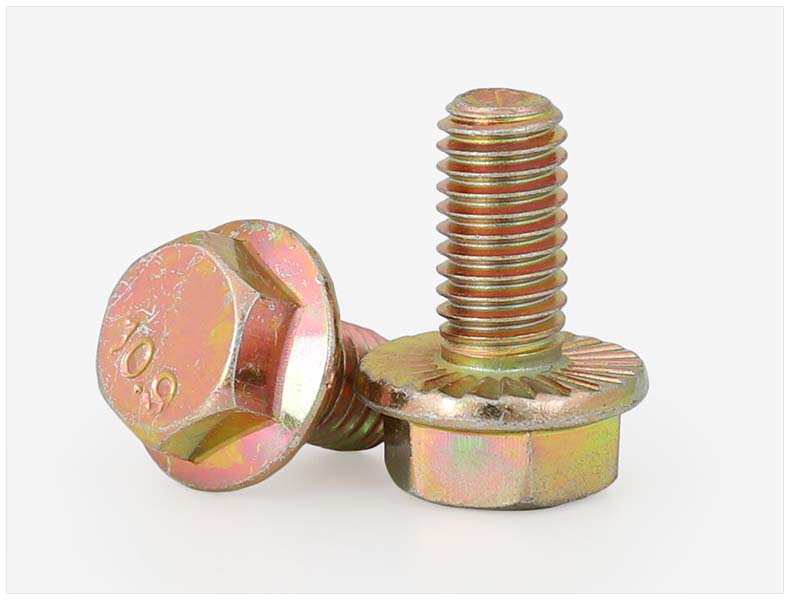

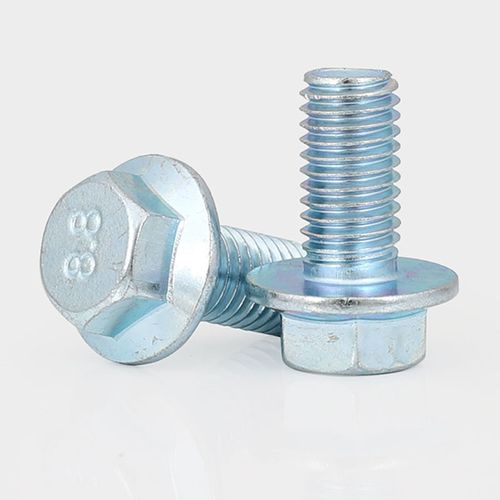

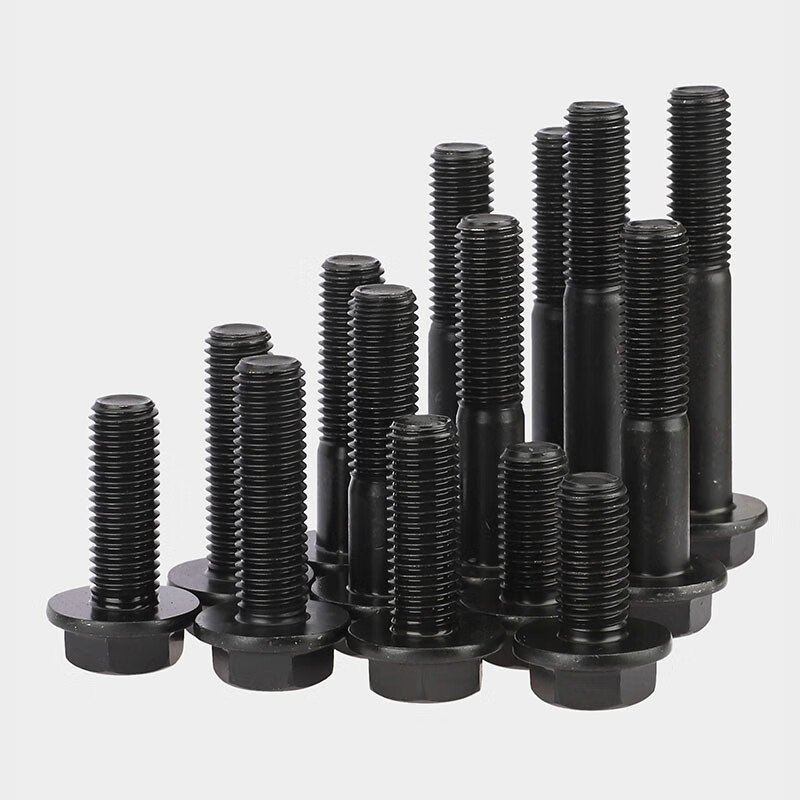

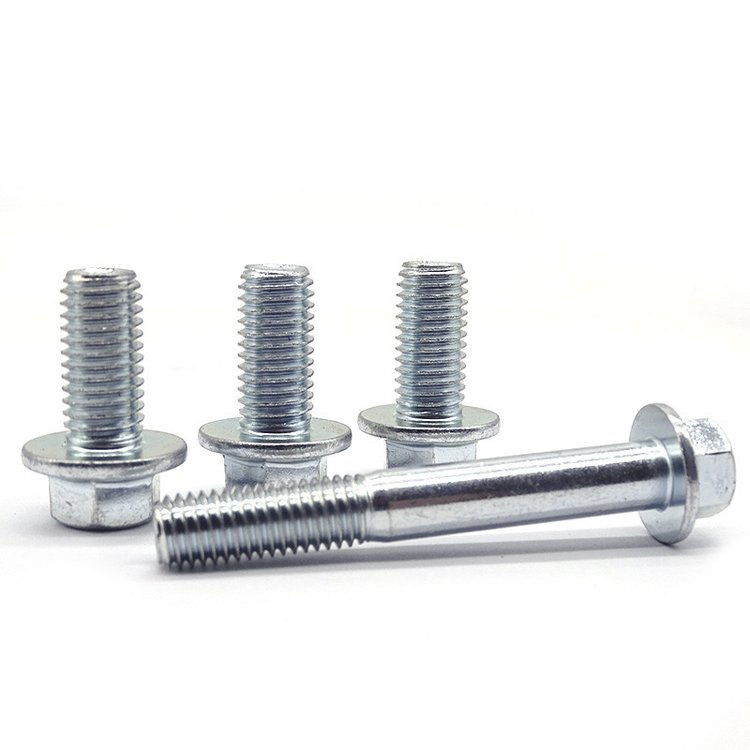

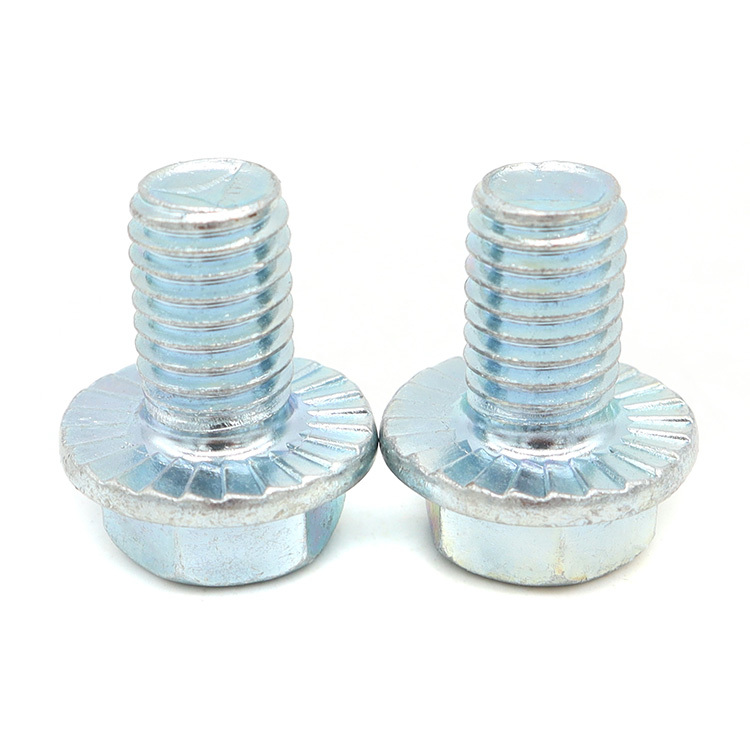

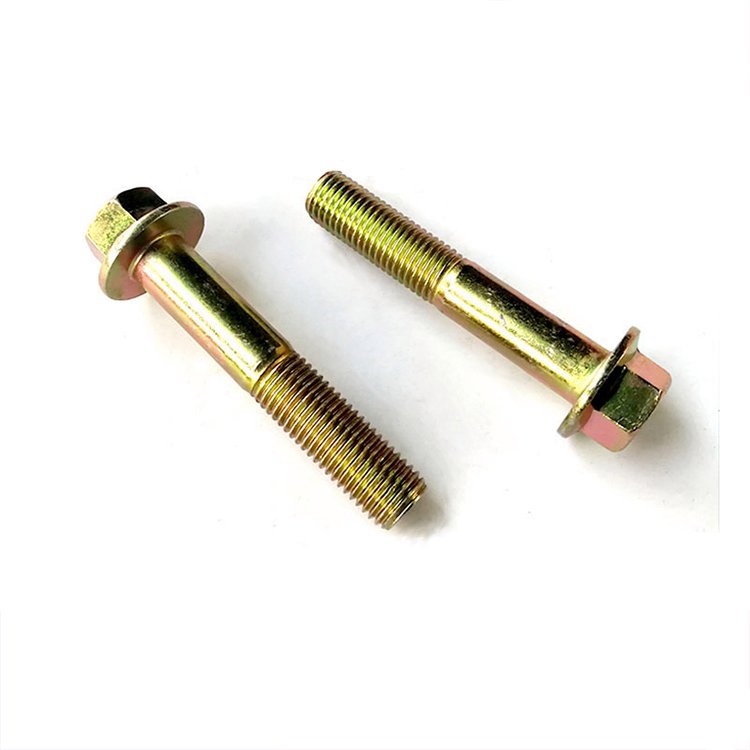

GB5789 加大系列法蘭面螺栓主要應用于普通機械連接、建筑工程、汽車、家電等行業中使用的六角法蘭面螺栓。由于法蘭面螺栓具備防松動特性，因此廣泛應用于振動條件下的各種設備和結構中。

• GB5787 標準：規定了螺紋規格為 M5～M16 的六角法蘭面螺栓。

• GB5789 標準：規定了螺紋規格為 M5～M20 的六角法蘭面螺栓。

• GB5787 標準（小系列）：對邊寬度相對較小，例如 M10 螺栓的對邊寬度為 13mm。

• GB5789 標準（加大系列）：對邊寬度相對較大，例如 M10 螺栓的對邊寬度為 15mm。

從表中可以看出，對于 M5-M8 規格，兩種標準的對邊寬度相同；從 M10 開始，GB5789 標準的對邊寬度明顯大于 GB5787 標準，這也是 "加大系列" 的主要體現。

• GB5787 標準：對角寬度相對較小，例如 M10 螺栓的對角寬度為 14.08mm。

• GB5789 標準：對角寬度相對較大，例如 M10 螺栓的對角寬度為 16.32mm。

從表中可以看出，對于相同規格的螺栓，GB5789 標準的對角寬度明顯大于 GB5787 標準，進一步體現了加大系列的特點。

• GB5787 標準：法蘭盤直徑相對較小，例如 M10 螺栓的法蘭盤直徑為 20.8mm。

• GB5789 標準：法蘭盤直徑相對較大，例如 M10 螺栓的法蘭盤直徑為 22.3mm。

從表中可以看出，GB5789 標準的法蘭盤直徑在所有規格上都略大于 GB5787 標準，這使得加大系列螺栓具有更大的承載面積。

• GB5787 標準：頭部高度相對較高，例如 M10 螺栓的頭部高度為 9.7mm。

• GB5789 標準：頭部高度相對較低，例如 M10 螺栓的頭部高度為 9.2mm。

從表中可以看出，GB5787 標準的頭部高度在所有規格上都略高于 GB5789 標準，這是因?yàn)?GB5787 標準的六角部分相對較高。

• GB5787 標準：規定了 M5～M16 的粗牙螺紋規格，螺距分別為 0.8mm (M5)、1mm (M6)、1.25mm (M8)、1.5mm (M10)、1.75mm (M12)、2mm (M14、M16)。

• GB5789 標準：規定了 M5～M20 的粗牙螺紋規格，螺距分別為 0.8mm (M5)、1mm (M6)、1.25mm (M8)、1.5mm (M10)、1.75mm (M12)、2mm (M14、M16)、2.5mm (M20)。

• GB5787 標準：無螺紋桿部直徑相對較小，例如 M10 螺栓的無螺紋桿部直徑最大值為 10mm。

• GB5789 標準：無螺紋桿部直徑相對較大，例如 M10 螺栓的無螺紋桿部直徑最大值為 10mm。

從表中可以看出，對于相同規格的螺栓，兩種標準的無螺紋桿部直徑基本相同，GB5789 標準的 M20 規格有其特定尺寸。

• GB5787 標準：法蘭盤相對較薄，例如 M10 螺栓的法蘭盤厚度約為 3.7-3.9mm。

• GB5789 標準：法蘭盤相對較厚，例如 M10 螺栓的法蘭盤厚度約為 4.2-4.4mm。

• GB5787 標準：頭部圓角半徑相對較小，例如 M10 螺栓的圓角半徑最小值為 0.2mm。

• GB5789 標準：頭部圓角半徑相對較大，例如 M10 螺栓的圓角半徑最小值為 0.4mm。

• GB5787 標準：法蘭盤邊緣厚度相對較薄，例如 M10 螺栓的法蘭盤邊緣厚度最小值為 1.5mm。

• GB5789 標準：法蘭盤邊緣厚度相對較厚，例如 M10 螺栓的法蘭盤邊緣厚度最小值為 1.5mm。

實際上，在相同規格下，兩種標準的法蘭盤邊緣厚度最小值是相同的，但隨著規格增大，GB5789 標準的法蘭盤邊緣厚度會逐漸大于 GB5787 標準。

• GB5787 標準：規定了性能等級為 8.8、9.8、10.9 和 A2-70 的螺栓。

• GB5789 標準：同樣規定了類似的性能等級要求。

• GB5787 標準：允許的表面處理包括氧化、鍍鋅鈍化等。

• GB5789 標準：允許的表面處理同樣包括氧化、鍍鋅鈍化等，同時隨著技術發展，還增加了達克羅、鋅鎳合金等新型表面處理選項。

• GB5787 標準（小系列）：更適合于空間受限、對重量敏感或需要較小扳手空間的場合。

• GB5789 標準（加大系列）：更適合于需要更大承載面積、更高防松性能或更大預緊力的場合。

具體來說，GB5789 加大系列法蘭面螺栓由于其更大的法蘭盤直徑和對邊尺寸，能夠提供更大的承載面積和更可靠的防松性能，因此在振動較大的環境中應用更為廣泛。

1. 尺寸精度：GB/T 16674.1 標準提高了尺寸精度要求，特別是在頭部對邊寬度和法蘭盤直徑等關鍵尺寸上。

2. 表面處理：GB/T 16674.1-2022 標準增加了鋼螺栓表面不經處理的選項，取消了表面氧化處理，并增加了非電解鋅片涂層技術要求。

3. 表面缺陷：對鋼產品表面缺陷的要求修改為按 GB/T 5779.1 規定。

4. 材料選擇：新標準在材料選擇上更加靈活，允許更多種類的鋼材和不銹鋼材料。

1. 標準化整合：將不同類型的法蘭面螺栓標準整合為更系統的標準體系，如 GB/T 16674 系列標準。

2. 性能提升：對螺栓的機械性能和表面處理提出更高要求，以適應更惡劣的工作環境。

3. 環保要求：增加了對環境友好的表面處理技術要求，如非電解鋅片涂層等。

4. 國際接軌：越來越多的國家標準與國際標準接軌，如 ISO 標準，以促進國際貿易和技術交流。

5.


1. 尺寸范圍差異：GB5789 標準覆蓋更大的螺紋規格范圍（M5～M20），而 GB5787 標準僅覆蓋 M5～M16 規格。

2. 頭部尺寸差異：GB5789 標準的頭部對邊寬度、對角寬度和法蘭盤直徑均大于 GB5787 標準，體現了加大系列的特點。

3. 頭部高度差異：GB5787 標準的頭部高度略高于 GB5789 標準，但 GB5789 標準的法蘭盤相對較厚。

4. 應用場景差異：GB5787 標準更適合空間受限的場合，而 GB5789 標準更適合需要更大承載面積和更高防松性能的場合。

5. 標準發展趨勢：法蘭面螺栓標準正朝著標準化整合、性能提升、環保要求提高和國際接軌的方向發展。




1. 規格選擇：根據連接需求和受力情況選擇合適的螺紋規格，對于 M16 以上的規格，應選擇 GB5789 標準或其替代標準的產品。

2. 尺寸匹配：確保所選螺栓的頭部對邊寬度與使用的扳手尺寸相匹配，避免因尺寸不匹配導致的擰緊力矩不足或扳手損壞。

3. 性能匹配：根據應用環境的要求選擇合適性能等級的螺栓，如在高溫或腐蝕環境中應選擇不銹鋼材質的螺栓。

4. 表面處理：根據使用環境選擇合適的表面處理方式，在惡劣環境中應優先考慮達克羅、鋅鎳合金等高性能表面處理。

5. 標準更新：關注法蘭面螺栓標準的更新情況，優先選擇符合最新標準的產品，以確保產品質量和性能符合最新要求。

總之，正確理解和區分 GB5787 和 GB5789 法蘭面螺栓標準的外形尺寸差異，對于合理選擇和使用法蘭面螺栓具有重要意義。隨著標準的不斷更新和完善，應及時了解最新標準要求，以滿足不斷提高的工程需求。
